Рукава высокого давления
Рукава высокого давления (РВД) — это гибкий трубопровод для транспортировки специальных гидравлических и моторных жидкостей на базе минерального масла, лакокрасочных материалов, жидкого топлива, консистентных смазок, гликоля или водной эмульсии под давлением, для передачи рабочего усилия.
Некоторые сферы применения РВД:
- Пневматические и гидравлические системы различных машин и станков. В качестве носителя энергии используют минеральные или синтетические масла, эмульсии, сжатый воздух.
- Перекачивание веществ под давлением в сепараторы, резервуары, наливные станции, смесительные установки, пескоструйные машины. По шлангам транспортируют лакокрасочные материалы, смазки, нефтепродукты.
- Где нельзя использовать жёсткие металлические трубопроводы. В местах сгибов и соединений подвижных элементов, присутствие вибрации.

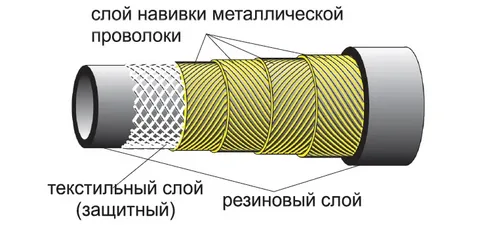

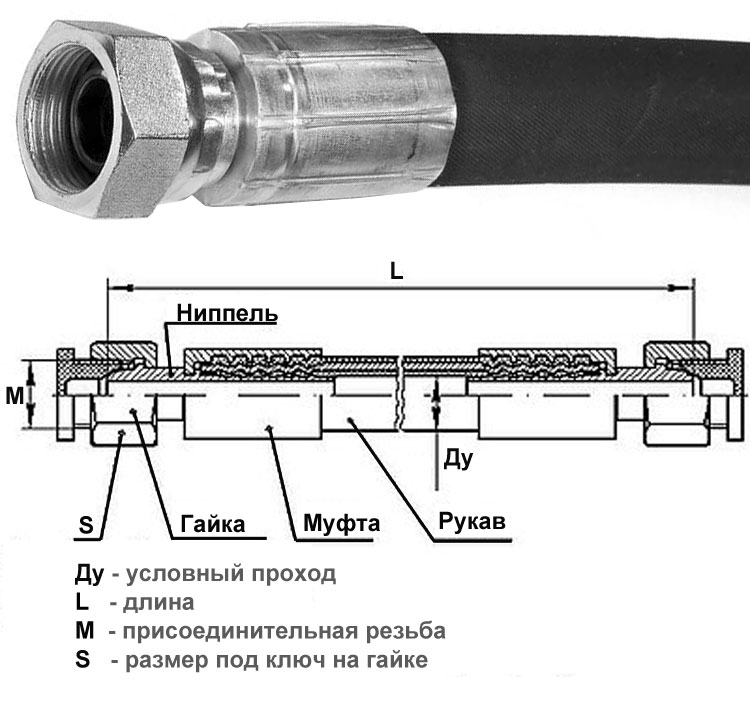

Конструкция РВД включает в себя рукав (шланг) обжатый с двух сторон муфтами в местах присоединения фитингов. Рукав имеет многослойную конструкцию:
- Внутренние стенки— выполняют из специальной резины или фторопласта, стойких к растяжениям, абразивному и химическому воздействию.
- Один или несколько армирующих слоёв— изготавливают из прочных полимерных нитей или стальной проволоки.
- Внешнее покрытие— производят из резины или стальной проволоки, которые хорошо переносят нагрузки от эксплуатации и воздействий окружающей среды.

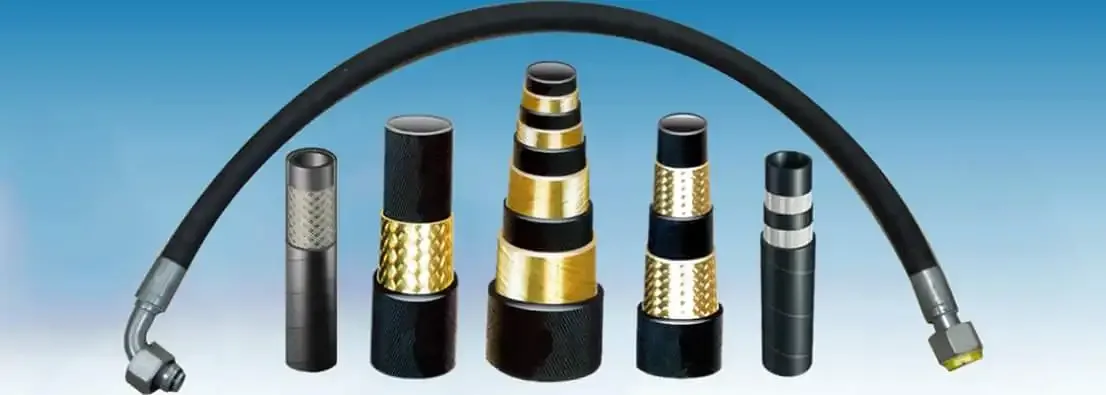

Типы РВД:
- С оплёточным армированием 1SC/1SN/2SC/2SN Резиновые шланги укрепляют оплёткой — армирующую стальную проволоку накладывают по диагонали и внахлёст, в один или два слоя.
- С навивочным армированием 4SP/4SH. Армирующую стальную проволоку на внутреннюю трубку наматывают по спирали — витки располагаются перпендикулярно оси рукава и имеют четыре слоя.
- Специализированные. К группе относят изделия: химически- и коррозионностойкие, термостойкие — выдерживающие воздействие температуры до +150 °C, морозостойкие — для эксплуатации при температуре до -55°C. и рукава имеющие 4,6 слоев (R13/R15) металлической навивки для эксплуатации в тяжелых условиях.
